在深圳南山、福田、宝安等区域的住宅与商业建筑中，屋顶漏水是高频防水难题，其背后与大气作用、结构变形、外力损害等多重因素相关，且受深圳特殊气候影响更为显著。深圳市友邦佳防水补漏公司（以下简称 “友邦佳”）结合多年深圳屋顶维修经验（服务过蛇口滨海建筑、罗湖老房、前海新建写字楼等），深入拆解 8 类屋顶漏水影响因素，并针对性提出应对方案，为深圳业主解决屋顶渗漏困扰。
一、大气作用影响：深圳气候加速防水层老化
深圳屋顶防水层长期暴露在外，需承受多重极端大气环境考验：夏季高温暴晒（地表温度可达 60℃以上）导致防水层热胀冷缩频繁；台风季（每年 7-9 月）强风裹挟雨水冲刷防水层；梅雨期高湿环境加速材料霉变；紫外线、臭氧长期照射则使防水层逐渐脆化。友邦佳在南山某写字楼屋顶维修时发现，该屋顶采用的普通改性沥青卷材，仅使用 5 年就因深圳强紫外线照射出现开裂、脱层，雨水沿裂缝渗入室内，导致顶层办公室天花板霉变。

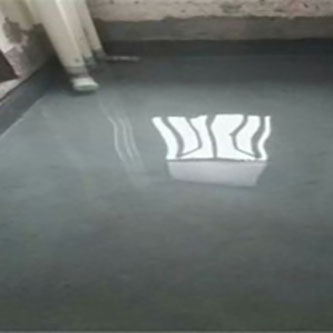

针对这一问题，友邦佳为深圳建筑推荐耐候性更强的防水材料：如三元乙丙（EPDM）卷材（耐紫外线、耐高低温）、聚脲防水涂料（抗冲刷、耐老化），并在施工时增加反射隔热层，减少高温对防水层的损伤 —— 去年宝安某小区屋顶改造采用该方案后，防水层使用寿命预计延长至 15 年以上，远超普通卷材的 8 年寿命。
二、结构变形影响：深圳建筑沉降与温差引发防水层开裂
深圳部分区域（如龙华、龙岗）存在地基土壤不均匀问题，建筑易出现不均匀沉降；同时，深圳昼夜温差可达 10℃以上，屋顶结构层（混凝土、钢结构）热胀冷缩频繁，易产生裂缝，进而拉裂依附的防水层。友邦佳在罗湖某建成 15 年的老小区维修时发现，该小区屋顶因地基轻微沉降，混凝土屋面出现多条宽度 0.2-0.5 毫米的裂缝，防水层被拉裂后雨水直接渗入，导致顶层住户天花板渗水。
对于结构变形引发的漏水，友邦佳采用 “柔性适配” 方案：优先选用延伸率≥300% 的高分子防水卷材（如 TPO 卷材），通过材料自身柔韧性适应结构微小变形；对已出现裂缝的结构层，先灌注友邦佳专用灌浆料封堵裂缝，再铺设防水层，形成 “结构修复 + 防水防护” 双重保障 —— 福田某写字楼采用该方案后，历经 2 次台风考验，未再出现因结构变形导致的漏水。
三、屋面其他构造层次影响：找平、保温层处理不当埋下隐患
深圳部分建筑屋顶在施工时，保温层选材劣质（如吸水性强的珍珠岩）、找平层平整度差（误差超 5 毫米），会直接影响防水层质量。友邦佳在盐田某住宅屋顶检查时发现，该屋顶保温层未做排水处理，梅雨期积水渗入保温层后，长期浸泡防水层，导致卷材粘结失效；同时找平层高低不平，防水层局部受力不均，易出现破损。
友邦佳针对深圳屋面构造问题，制定标准化施工流程：保温层选用憎水性材料（如挤塑板），并设置间距≤6 米的排水盲沟；找平层采用 C20 细石混凝土，平整度误差控制在 2 毫米内，且每 3 米设置伸缩缝，避免热胀冷缩开裂 —— 前海某新建住宅采用该流程施工后，屋顶防水层未出现因构造层次问题导致的渗漏。
四、外力损害：施工与使用阶段的 “隐形威胁”
深圳屋顶防水层在施工阶段（如光伏安装、空调外机架设）易被工具划伤，使用阶段则可能因高空坠物（如台风刮落的树枝）、人为踩踏（如维修设备）造成破损。友邦佳在大鹏新区某滨海酒店屋顶维修时发现，该屋顶因安装太阳能板时未做好防护，防水卷材被支架划伤，雨水沿划伤处渗入，导致酒店顶层客房漏水。
为避免外力损害，友邦佳建议深圳业主：施工时在防水层表面铺设临时保护板（如彩钢板）；使用阶段在屋顶关键区域（如设备基础周边）设置防护栏，并定期（每季度）由友邦佳专业团队巡检，及时修补微小破损 —— 南山某商业楼采用该防护方案后，防水层外力破损率下降 80%。
五、高应力状态下老化破坏：长期拉伸加速材料失效
深圳屋顶防水层常因两大原因处于高应力状态：一是施工时过度拉伸防水卷材（如为赶工期强行拉扯卷材）；二是结构热胀冷缩时，防水层被反复拉伸。友邦佳在宝安某厂房屋顶检测时发现，该屋顶卷材施工时拉伸率超 20%（规范要求≤10%），导致卷材长期处于高应力状态，3 年后就出现老化开裂，比正常寿命缩短近一半。
友邦佳施工时严格控制防水层应力：卷材铺贴时预留 5%-8% 的伸缩量，避免过度拉伸；选用弹性恢复率≥90% 的防水涂料（如非固化橡胶沥青涂料），减少应力残留 —— 龙华某厂房采用该方法后，防水层使用 6 年仍未出现高应力老化现象。
六、疲劳破坏：反复伸缩导致防水层 “疲劳失效”
深圳昼夜温差大、台风季振动频繁，屋顶防水层需反复承受 “拉伸 - 收缩” 循环，长期下来易出现疲劳破坏。友邦佳在福田某医院屋顶维修时发现，该屋顶钢结构屋面因温度变化频繁，防水层每年伸缩次数超千次，5 年后卷材出现 “疲劳开裂”，雨水沿裂缝渗入机房。
针对疲劳破坏，友邦佳推荐深圳建筑选用 “弹性 + 韧性” 双优的防水材料：如聚合物水泥基防水涂料（拉伸强度≥1.8MPa，断裂伸长率≥300%），并在防水层与结构层之间设置缓冲层（如无纺布），减少伸缩对防水层的直接冲击 —— 该方案在罗湖某学校屋顶应用后，防水层疲劳破坏周期延长至 10 年以上。
七、化学介质侵蚀：酸雨与污染加剧防水层损坏
深圳工业区域（如沙井、松岗）存在酸雨问题，同时大气中的硫化物、氮氧化物等污染物，会腐蚀防水层材料。友邦佳在宝安某工厂屋顶检查时发现，该屋顶防水涂料因长期受酸雨侵蚀，表面出现粉化、剥落，防水性能大幅下降，导致屋顶渗漏。
友邦佳为深圳工业区域建筑推荐耐化学腐蚀的防水材料：如聚脲防水涂料（耐酸碱腐蚀等级达 A 级）、PVC 卷材（耐化学介质渗透），并每 2 年为防水层涂刷一次专用防护剂，增强抗腐蚀能力 —— 沙井某工厂采用该方案后，防水层抗酸雨侵蚀能力提升 60%。
八、霉菌及生物损害：高湿环境滋生 “防水杀手”
深圳梅雨期高湿环境（相对湿度≥90%），易使屋顶低洼处滋生霉菌；同时，长期无人清理的屋顶会杂草丛生，根系穿透柔性防水层。友邦佳在罗湖某老小区屋顶维修时发现，该屋顶排水沟堵塞，梅雨期积水处长出大量霉菌，吞噬防水涂料胎体；杂草根系穿透卷材，形成渗漏通道。
友邦佳针对生物损害，制定 “预防 + 清理” 方案：屋顶设置 2% 的排水坡度，确保无积水；每半年由友邦佳团队清理杂草、喷洒防霉剂（如二氧化氯溶液）；对已滋生霉菌的防水层，采用专用除霉剂处理后，重新涂刷防水层 —— 福田某老小区采用该方案后，屋顶生物损害导致的漏水率下降 90%。
结语
深圳屋顶漏水受多重因素叠加影响，需结合地域气候与建筑特点针对性应对。友邦佳作为深圳本土防水企业，深耕南山、福田、宝安等区域多年，通过 “因素排查 - 材料适配 - 工艺优化 - 定期维护” 的全流程服务，已为数千栋深圳建筑解决屋顶漏水难题。未来，友邦佳还将针对深圳 “双区” 建设中建筑的新需求（如绿色屋顶、光伏屋顶），优化防水方案，为深圳建筑打造 “长效防水屏障”。
